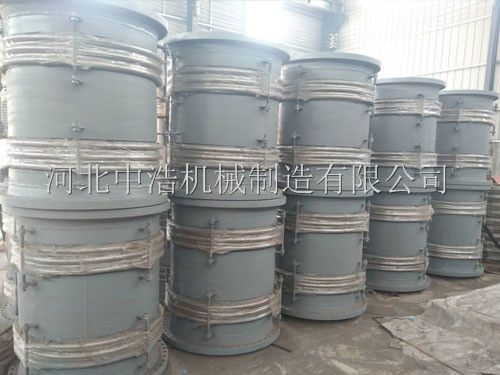

TXL小拉桿橫向波紋補償器采用多層一次液壓成型工藝，可以補償軸向、角向、橫向及各方位的合成位移。小拉桿不能承受內壓推力。TXL小拉桿橫向波紋補償器除可以補償彎曲管道的橫向位移和角位移，同時也可以補償軸向位移。
小拉桿波紋補償器同的部位選擇不同的設置，將其分成若干形狀相對簡單的單獨管段，“Z”型管段和“∏” 型管段等，并分別確定各管段的變形及補償量，由于補償器的種類很多，正確地選型是非常重要的，因此在管系的總體設計時，應充分地考慮到管線的走向和支撐體系(包括固定管架、導向滑動管架等)的設計和綜合考慮補償器的造型和配置，以示達到合理、適用、經濟的組合。
根據客戶要求，可制作_型、耐磨型（耐磨導流筒/耐磨陶瓷）小拉桿波紋補償器。橫向位移是波紋管一端和另外一端縱軸垂直方向上的相對位移。單式波紋管可以有橫向位移，但是位移量是很小的。一個很好的解決方法采取復式波紋管。結果是橫向位移補償量增大并且作用力減小。
