插板閥又稱手動螺旋閘閥,它是一種閘板與閥座始終緊密接觸密封的閥門,其原理是閘板上開有一個通經大小的圓口,通過閘板啟閉使得閘板上圓口跟通經做脫離和相吻合的動作.插板閥根據不同的使用要求生產出各種不同形式插板閥,分別用于各種工況條件下使用.
插板閥又稱手動螺旋閘閥,它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通經大小的圓口，通過閘板啟閉使得閘板上圓口跟通經做脫離和相吻合的動作。插板閥的優點在于閥體通經無凹槽，介質不會卡阻堵塞，并且具有全通經流通特性，適合粉體顆粒介質的管道中使用。電動矩形百葉調節閥其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有緊密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉穩定，并且具有切斷介質等特點。配置手輪可以很直接操作手輪來啟閉閥門。以下是喬達環保為您介紹的各類插板閥的制作工藝：
根據不同的使用要求在布袋除塵器灰斗及相同設備的使用中起到很大的作用，插板閥根據不同的使用要求生產出各種不同形式插板閥，分別用于各種工況條件下使用。手動

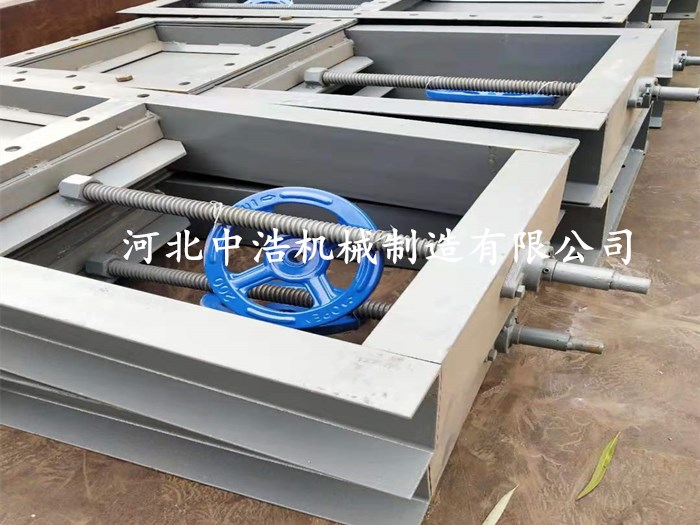

插板閥也叫手動螺旋閘閥、插板門通常于卸料器配套使用，手動插板閥的直徑與卸料器進料口配套，有方形和圓形兩種。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。
電動插板閥啟閉件是閘板，閘板的運動方向與流體方向相垂直，電動插板閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，較常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。電動插板閥是粉料、晶粒料、小顆粒料的流量輸送控制的主要設備。電動插板閥廣泛適用于冶金、礦山、建材、糧食、化工等行業。該插板閥配備電動、氣動、電液動推桿作為驅動裝置，是控制流量大小，切斷迅速的理想設備。
氣動插板閥的閥體一般為標準槽鋼焊接而成，零配件一般包括插板閥的閥體之外，較重要的是氣缸=V型接頭=電磁閥來控制儀插板閥閥體工作，氣動插板閥結構特點：氣動單向平板閘閥采用鋼板焊接結構，配重桿自復位機構，結構緊湊，工作平穩。氣動插板閥、氣動雙向平板閘閥該閘門主要由框架、閘板及氣缸組成，氣源通過電磁換向閥帶動氣缸，氣缸帶動閘板作水平方向的往復運動，達到閥門的啟閉目的。閘閥結構簡單，重量輕，操作靈活，裝拆方便，采用碳素鋼制造，其強度高，性能好，使用壽命長；絲桿及螺母采用了軟防罩結構，不受外界粉塵影響。
氣動單向插板閥、電動插板閥、
手動插板閥安裝于各種粉粒體氣體物料料斗的出料口處或管道上起開通及關斷的作用，也可通過調整開度大小控制其物料的流量。插板閥驅動裝置可采用電動、氣動手動裝置。手動插板閥適用于冶金、化工、糧食等行業，是一種理想的物料隔斷設備。我公司可生產進、出料口徑100-600的手動插板閥、電動插板閥、氣動插板閥，也可按用戶的要求進行非標尺寸的插板閥的設計制造。
這幾種規格的插板閥是輸送飛灰和粉狀干物料的系統中用它截止輸送物得裝置，也可安裝在火力發電廠的省煤器、空氣預熱器、干式除塵器、煙道等灰斗下部，也可與電動給料機配套使用，工作溫度可達600°C，插板閥重量輕、體積小、無飛灰外跑。
