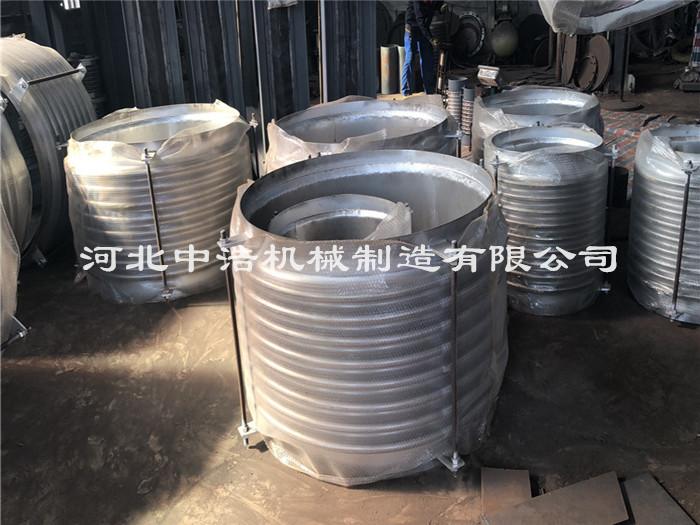

對管道有了解的朋友對金屬波紋管也不會陌生。金屬波紋管是由波紋管管坯和兩端接管連接，與管道要求來選擇焊接還是法蘭連接。金屬波紋管上的拉桿主要是運輸過程中的剛性支承或作為產品予變形調整用，它不是承力件。這種金屬波紋管結構簡單，價格低，因而優先選用。
根據現場工況有的
金屬波紋管需要添加導流筒，一般導流筒安裝位置在金屬波紋管的內側,主要可以降低高速流體引發波紋管結構振動,并起到保護波紋管的作用.
金屬波紋管導流筒作用在沖刷力較強的管道膨脹節時,可以起到耐磨作用,使波紋管免受介質沖刷,起到延長膨脹節使用壽命的作用可以在膨脹節里起到導流作用.
金屬波紋管導流筒具有導向作用,可避免膨脹節在吸收管道變形時造成的波紋管失穩現象,從而使膨脹節達到其正常的使用壽命和作用.
金屬波紋管是以波紋管為核心的擾性元件,在管線上可作軸向,橫向和角向三個方向的補償.軸向象補償器為了減少介質的自激現象,在產品內部設有內套管,在很大程度上限制了徑向補償能力,故一般僅用以吸收或非金屬補償器管道的軸向位移(如果管系中確需少量的徑向位移,也可以吸收軸向,角向和任意三個方向位移的組合。
金屬波紋管由設計，制造，安裝和運行管理等多個環節組成。選擇金屬波紋管在供熱管網使用的材料，除了它的工作效率，也應考慮它的介質，工作溫度和外部環境，我們也_考慮到應力腐蝕，水處理劑，清洗管道的可能性影響材料，并在此基礎上與波紋管材料焊接，成型。
金屬波紋管安裝前，應先檢查波紋補償器的型號、規格及管道和支座配置_符合設計要求。帶導流筒的
金屬補償器，應注意使導流筒方向與介質流動方向一致（按補償器的流向標志安裝）。平面角向型補償器的鉸鏈轉動平面應與位移平面一致。需要進行冷緊的補償器，其預變形作用的輔助構件，應在補償器預變形后拆除。
管系安裝完畢后應立即拆除金屬波紋管上用作安裝運輸保護的輔助定位構件及緊固件，并按設計要求將限位裝置調到規定的位置。使管系在環境條件下得以充分的補償。除設計要求預拉或“冷緊”的變形外，嚴禁使用波紋管變形的方法來調整安裝管道的偏差，以免影響補償器的正常功能，否則會降低其使用壽命和增加管系、設備及支撐構件的載荷。
值得注意的是，金屬波紋管是不吸收扭矩的，因此在安裝補償器時不允許補償器受到扭轉。金屬波紋管所有的活動元件不得被外部構件卡死或限制其活動部位正常動作。保溫層應做在補償器外保護套上，不得直接做在波紋管上。不得采用含氯的保溫材料。
金屬波紋管安裝過程中不允許焊渣飛濺到波紋管表面,使波紋受到其它機械損傷。支架_符合設計要求，嚴禁在支架未安裝好之前在管線內試壓，以免將補償器拉壞。金屬波紋管允許不_過1.5倍公稱壓力的系統壓力試驗。對用于氣體介質的補償器及其連接管道，做水壓試驗時要考慮充水時是否需要對補償器的接管加設臨時支架以承重。
